记录第一个ARM汇编还原案例

案例APK：https://github.com/lyousan/pic-host/raw/main/apks/ctf1.apk

目标：将核心算法由ARM32还原为C代码并正确运行。

前置要求：假定已经会一点C语言了，至少能看懂一级指针。

0x0 定位关键函数

使用jadx反编译apk，类很少，关键方法很容易就能找到，最终方法的实现是在so层，使用IDA Pro打开对应的so文件，为了简化分析过程，这里选择32位的so进行还原。so层函数采用的静态注册，在导出表中可以直接搜索到目标函数。

经过IDA反编译之后可以明显看出关键函数就是j_TestDec。

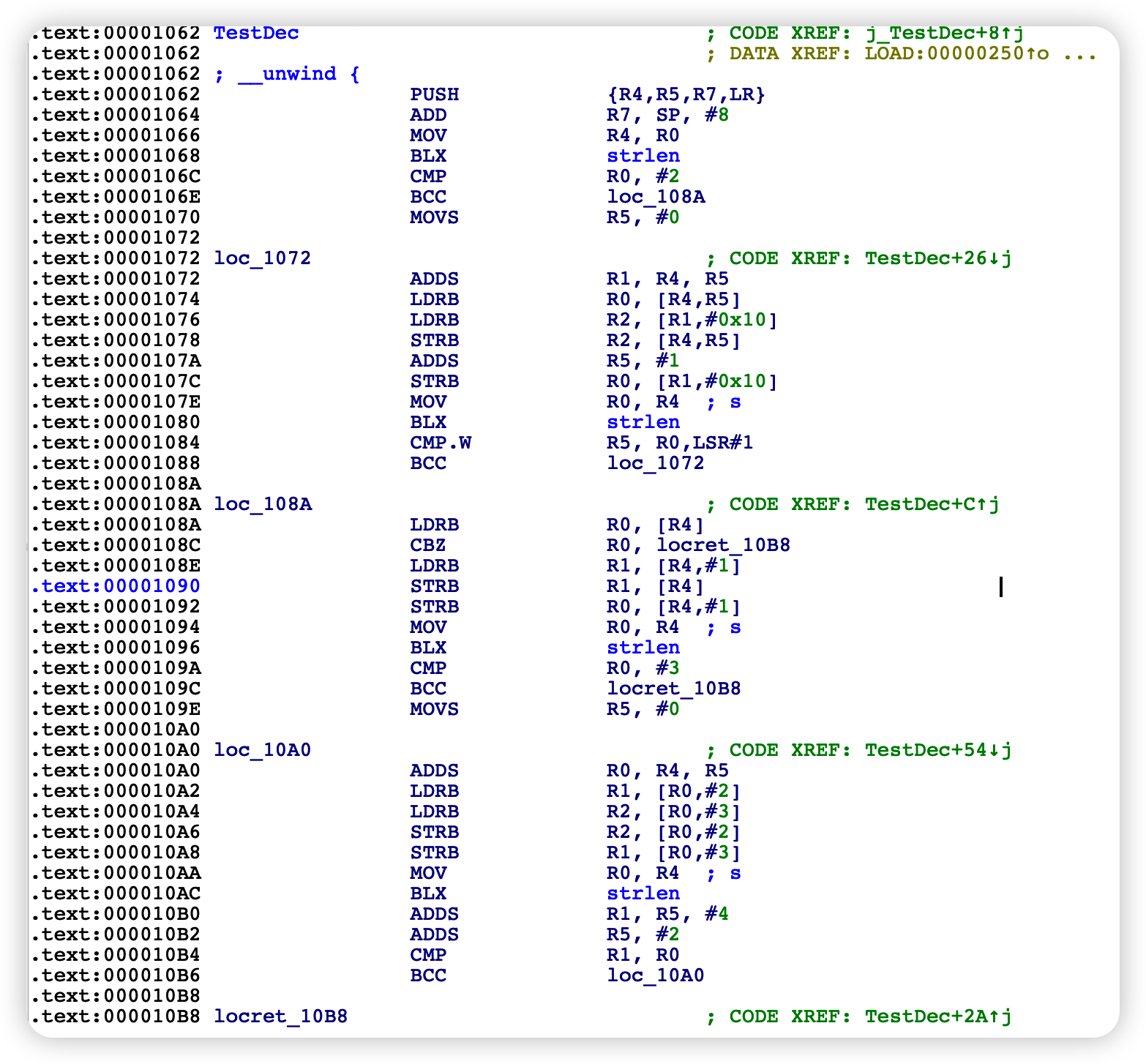

   TestDec函数如下，这就是我们待会儿要还原成C语言的汇编代码。

0x1 初步分析

这次的主要目标是还原核心算法，整个so层函数的逻辑就大致分析一下，确定一下关键函数的入参即可。

int __fastcall Java_com_testjava_jack_pingan2_cyberpeace_CheckString(JNIEnv *a1, int a2, int a3) // a3 就是java层传入的字符串
{
  int v3; // r8
  const char *v4; // r9
  size_t v5; // r6
  char *v6; // r5

  v3 = 0;
  v4 = (const char *)((int (__fastcall *)(JNIEnv *, int, _DWORD))(*a1)->GetStringUTFChars)(a1, a3, 0); // 将java的字符串转换到c语言的字符串
  v5 = strlen(v4); // 获取字符串的长度
  v6 = (char *)malloc(v5 + 1); // 申请一块新的内存空间，大小是字符串长度+1，+1是因为字符串的结尾需要添加一个\0
  memset(&v6[v5], 0, v5 != -1); // 初始化这一块内存空间，避免出现脏数据
  qmemcpy(v6, v4, v5); // 将输入的字符串填充到这块内存中
  j_TestDec((int)v6); // 关键函数
  if ( !strcmp(v6, "f72c5a36569418a20907b55be5bf95ad") ) // 比较经过j_TestDec函数处理后的字符串是否与"f72c5a36569418a20907b55be5bf95ad"一致
    v3 = 1;
  return v3;
}

经过初步分析后，我们可以得知关键函数的入参是一个char*的指针。

0x2 ARM指令前置知识

这里只简单描述一下本次还原中会涉及到的几个ARM指令，遇到不会的指令可以再去问问GPT。

指令	含义
MOV	移动，相当于赋值，比如MOV R0, #1可以理解为R0=1
ADD	加法，比如ADD R0, R1, R2可以理解为R0=R1+R2
BL	带返回的跳转，多用在函数调用上，其中B就是跳转的意思，单个B相当于是单程的船票，BL相当于是往返的船票
CMP	比较，比如CMP R0, #2，其本质是做减法，通常还会紧跟其他指令一起使用，这个指令会改变标志位中的数据，然后其他指令就可以根据标志位来处理不同的情况，根据标志位的不同 可以表示出大于、小于、等逻辑运算符。
BCC	当标志位处于小于的情况时就跳转到指定位置去执行，其中B跳转，CC是小于的意思，通常和CMP连用。结合上一条CMP指令，可以理解为当R0<2的时候就跳转到某个地方去执行。
LDR	从内存中加载数据到寄存器中，比如LDR R0,[R1]，此时R1中存放的是一个地址，[R1]就是取R1中存放的地址 在内存中所指向的值，可以理解为R0=*R1
STR	将寄存器中的数据保存到内存中，STR R0,[R1]，此时R1中存放的是一个地址，将R0的值写入到[R1]这块内存里，可以理解为*R1=R0

0x3 算法还原

                PUSH            {R4,R5,R7,LR}    ;准备所需的栈空间 跟我们这次还原关系不大，暂时不懂也没事
                ADD             R7, SP, #8    ;准备所需的栈空间 跟我们这次还原关系不大，暂时不懂也没事
                MOV             R4, R0    ;R0就是传入的参数 ==> char* r4=arg;
                BLX             strlen    ;执行strlen方法，参数在R0中，返回值也在R0中 ==> int len=strlen(arg);
                CMP             R0, #2    ;将R0与2作比较
                BCC             loc_108A    ;当R0<2时，跳转到loc_108A，需要注意这里的R0已经是strlen的返回值了 ==> len < 2
                MOVS            R5, #0    ;将0赋值给R5 ==> int r5=0;
loc_1072                                ;这里其实是一个循环体，可以看到在这一段的结尾会继续跳转执行
                ADDS            R1, R4, R5    ;将R4和R5相加，并赋值给R1 ==> char* r1=r4+r5; 这里r4是char*，是我们传入的参数
                LDRB            R0, [R4,R5]    ;将[R4,R5]这块内存空间中的值赋给R0 ==> r0=*(r4+r5);
                LDRB            R2, [R1,#0x10]    ;将[R1,#0x10]这块内存空间中的值赋给R2 ==> char r2=*(r1+0x10);
                STRB            R2, [R4,R5]    ;将R2的值写入到[R4,R5]这块内存中 ==> *(r4+r5)=r2;
                ADDS            R5, #1    ;R5+=1
                STRB            R0, [R1,#0x10]    ;将R0的值写入到[R1,#0x10]这块内存中 ==> *(r1+0x10)=r0;
                MOV             R0, R4    ;将R4赋给R0，用于执行strlen
                BLX             strlen
                CMP.W           R5, R0,LSR#1    ;比较R5和右移1位后的R0
                BCC             loc_1072    ;当R5<R0>>1时，跳转到loc_1072继续执行 ==> r5 < len>>1; 到这里就可以将这一段汇编改写成for循环了
loc_108A                                ;
                LDRB            R0, [R4]    ;将R4这块内存中的值写入到R0中 ==> r0=*r4;
                CBZ             R0, locret_10B8    ;如果R0等于0的话就跳转到locret_10B8执行 ==> if(r0==0)return;
                LDRB            R1, [R4,#1]    ;将[R4,#1]这块内存空间中的值赋给R1 ==> r1=*(r4+1);
                STRB            R1, [R4]    ;将R1的值写入到[R4]这块内存中 ==> *r4=r1;
                STRB            R0, [R4,#1]    ;将R0的值写入到[R4,#1]这块内存中 ==> *(r4+1)=r0;
                MOV             R0, R4
                BLX             strlen
                CMP             R0, #3
                BCC             locret_10B8    ;当R0<3时，跳转到locret_10B8执行 ==> if(len < 3)return;
                MOVS            R5, #0    ;R5+=1
loc_10A0                                ;与上面loc_1072类似，也是一个循环
                ADDS            R0, R4, R5
                LDRB            R1, [R0,#2]
                LDRB            R2, [R0,#3]
                STRB            R2, [R0,#2]
                STRB            R1, [R0,#3]
                MOV             R0, R4
                BLX             strlen
                ADDS            R1, R5, #4
                ADDS            R5, #2
                CMP             R1, R0
                BCC             loc_10A0
locret_10B8                             ;这一段相当于return
                POP             {R4,R5,R7,PC}    ;恢复栈空间

还原成C的参考代码：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
void TestDec(char *str)
{
    char *r4 = str;
    size_t len = strlen(str);
    if (len >= 2)
    {
        for (int r5 = 0; r5 < strlen(r4) >> 1; r5 += 1)
        {
            char *r1 = r4 + r5;
            char r0 = *(r4 + r5);
            char r2 = *(r1 + 0x10);
            *(r4 + r5) = r2;
            *(r1 + 0x10) = r0;
        }
    }
    char r0 = *r4;
    if (r0 == 0)
        return;
    char r1 = *(r4 + 1);
    *r4 = r1;
    *(r4 + 1) = r0;
    if (strlen(r4) < 3)
        return;
    int rr0 = 0;
    for (int r5 = 0; rr0 < strlen(r4); r5 += 2)
    {
        char *r0 = r4 + r5;
        char r1 = *(r0 + 2);
        char r2 = *(r0 + 3);
        *(r0 + 2) = r2;
        *(r0 + 3) = r1;
        rr0 = r5 + 4;
    }
}

int main(int argc, char const *argv[])
{
    char input[] = "f72c5a36569418a20907b55be5bf95ad";
    size_t len = strlen(input);
    char *str = malloc((strlen(input) + 1) * sizeof(char));
    strcpy(str, input);
    TestDec(str);
    printf("flag: %s\n", str); // 90705bb55efb59da7fc2a5636549812a
    free(str);
    return 0;
}

0x4 总结

初学ARM汇编，熟悉一下这些常用的寄存器，可以先从ARM32入手，寄存器少一点。先对这些汇编指令有个大概的印象，囫囵吞枣的看都行，先大概知道这些指令是干什么的，看不懂的时候再去问GPT。建议把汇编和c语言对照着看，这样理解起来更快，然后就可以开始尝试把汇编翻译成伪代码，再逐步完善成C代码。
